Котел водогрейный твердотопливный марки КТУ–1500 имеет блочно-модульную конструкцию и состоит из следующих основных узлов:

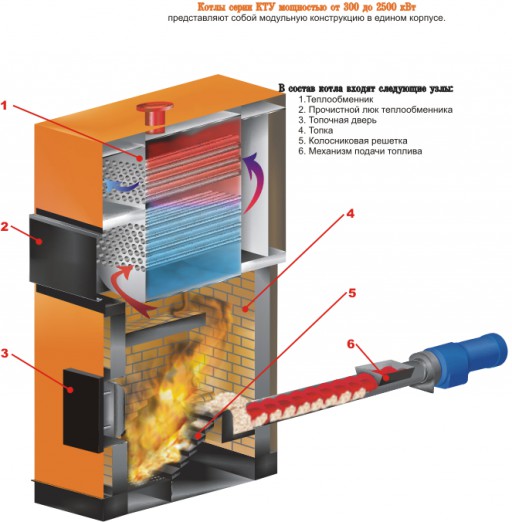

1. Изолированная топка котла КТУ–1500 имеет тяжелую обмуровку с рабочей температурой до 1300оС. Конструктивной особенностью топки является арочный свод позволяющий сжигать высоковлажное топливо до 55% и выполнена с одним топочным фронтом, обеспечивающим производить обслуживание колосниковой решетки и загрузку кускового топлива (срезки, дрова, и т.д.). Также в конструкции предусмотрено окно для подсоединения механизма подачи сыпучего топлива (опил, щепа, кора, торф и т.д.). Наклонная и горизонтальная колосниковые решетки (где происходит процесс горения) в комбинации с устройством распределения воздуха позволяют использовать в качестве топлива как сыпучие, так и кусковое топливо без дополнительной модернизации топки. Для удобства эксплуатации предусмотрены люки прочистки с двух сторон топки, а для визуального контроля смотровое окно. Теплоизолированный кожух топки повышает коэффициент полезного действия за счет снижения потерь тепловой энергии через стенки топки. Дутьевой вентилятор (входит в комплект поставки) обеспечивает подачу воздуха в подколосниковое пространство, дожег топлива, а поток воздуха, в свою очередь, нагреваясь при охлаждении стенок топки, при прохождении через колосники и слой топлива, участвует в основном горении.

2. Теплообменник с дымогарными трубами. Теплоноситель (вода) нагнетается в теплообменник, дымовые газы омывают внутренние стенки труб, где происходит теплообмен. На теплообменнике установлена группа безопасности, в состав которой входят два предохранительных клапана, манометр и шаровой кран. Предохранительные клапаны служат для выпуска из котла излишков пара (воды) при повышении давления в нем выше расчетного. Манометр служит для контроля давления в теплообменнике. Шаровой кран предназначен для стравливания паро-воздушной смеси из теплообменника. На отводах теплообменника предусмотрены стаканы под термодатчики прямой и обратной воды. В теплообменник врезан штуцер с установленным на нем шаровым краном, для удаления воды при остановке котла.

Теплообменник оборудован прочистным люком, который обеспечивают доступ к теплообменным поверхностям дымогарных труб в момент проведения работ по очистке теплообменника от золовых отложений. Теплообменник теплоизолирован, что исключает потери тепловой энергии в окружающую среду.



Основные габаритные размеры котла КТУ-1500

Размер	D	B	H	H1	H2	H3	L	L1	L2	X
Марка котла	Ду	мм	мм	мм	мм	мм	мм	мм	мм	мм
КТУ 1500	150	2400	4100	2665	2430	955	3600	2600	1600	1220
